製品のご案内 > ＳＴテレコン
ＳＴテレコン
Safety(安全)とToughness(堅牢)のブランド
 |
安全の実現と耐久性を
|
|||
|
||||
STテレコンは、金陵電機が製造・販売する産業向け無線リモコン製品群です。 >>製品のご購入・お見積り はこちらへ ※ＳＴテレコンの新規一式導入・改造は 北海道内のみの対応となります。
>> 製品の修理については
こちらへ |
７つの特徴
- 双方向通信による受信装置側の状態をフィードバック
- 起動時状態確認機能・スイッチのショート等異常を検知
- 複数周波数帯（429MHz / 1216MHz / 1252MHz 等）対応モデルを用意
- 最大30mSの高速応答と安定した伝送方式
- 電波の受信状態を手元で表示
- 誤り訂正機能・電波障害による無線通信エラーの訂正機能
- カスタマイズ可能：スイッチ構成、入力点数、表示・監視オプション
規格
| 装置規格 | 項目 |

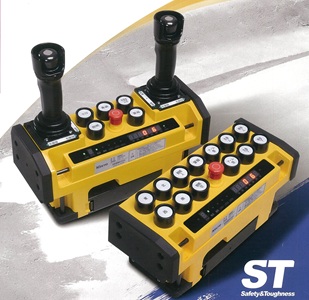

KWC811□ 押しボタン式（PB) KWC811C,KWC811D,KWC811G KWC811J,KWC811K |
KC821□ ﾕﾆﾊﾞｰｻﾙﾊﾝﾄﾞﾙ式（UVH) KWC821C,KWC821D,KWC821G KWC821J,KWC821K |
| 共通仕様 | 機器アドレス | 16ビット | |
| 応答時間 |
単方向通信時：約30ms、双方向通信時：約90ms (誤り訂正機能：無効時) 単方向通信時：約50ms、双方向通信時：約130ms (誤り訂正機能：有効時) |
||
|
制御器 (移動端末) |
形名 |
KWC311□ KWC311C,KWC311D,KWC311G KWC311J,KWC311K |
KC321□ KWC321C,KWC321D,KWC321G KWC321J,KWC321K |
| 操作スイッチ数 (標準) |
押しボタンスイッチ13個＋非常停止1個 増設時：7個スイッチ追加 |
UVH2本＋押しボタンスイッチ5個＋非常停止1個 増設時：7個スイッチ追加 |
|
| 伝送点数 | 入出力切替：48点(8点ごとの入出力切替) |
入出力切替：48点(8点ごとの入出力切替)、 UVH2本 |
|
| 電源 | KWC500 ニッケル水素電池(4.8V 1650mAh) | ||
| 連続使用時間 | 満充電時：8時間以上(電池の状態、気温などの使用条件によって異なります) | ||
| 保護等級 | IP65(防塵･防水) | ||
| 寸法・質量 |
ＰＢ形：W280×H115×D114mm (プロテクタ含む) 約1.5kg (電池/プロテクタ含む、ベルト除く) |
ＵＶＨ形：W280×H130×D114mm (プロテクタ含む) 約1.9kg (電池/プロテクタ含む、ベルト除く) |
|
|
受信装置 (固定端末) |
形名 |
KWC210□ KWC210C,KWC210D,KWC210G KWC210J,KWC210K |
KWC220□ KWC220C,KWC220D,KWC220G KWC220J,KWC220K |
| 使用リレー | HH53P-FL-DC24V(富士電機) | ||
| 出力接点容量 | a接点 AC220V 0.9A誘導負荷 cos φ0.3～0.4 | ||
| 入力 | コイル電圧: DC24Vサージ吸収用ダイオード付き、コイル抵抗: 650Ω | ||
| 突入電流 | 100V/200V 30Atyp/60Atyp 5ms以下 | ||
| 電源 | AC100V～AC240V 50/60Hz、100VA以下(リレー24個ON時) | ||
| 保護等級 | IP40 | ||
| 寸法・質量 | W360×H605×D215mm(突起部を除く)、20kg以下 | ||
| 使用温度・湿度範囲 | -10℃～+60℃ 90%RH以下(結露なきこと) | ||
| 耐衝撃性 | 294 m/s2 (30G)、正弦半波、作用時間11ms 3方向各3回 ただしリレーを除く | ||
| 耐振動性 | 29.4 m/s2 (3G)、10~55Hz 対数掃引 3方向15分 ただしリレーを除く | ||
| 充電器 | 形名 | KWC400 | |
| 電源 | AC100V～AC240V 50/60Hz (専用AC電源アダプター) | ||
| 充電時間 | 85分±10分 | ||
| 使用温度・湿度範囲 | 0℃～+40℃ 90%RH以下(結露なきこと) | ||
| 寸法・質量 | W152×H58×D92mm、約210g | ||
| KWC811C/KWC821C | KWC811D/KWC821D | |
| 無線周波数 | 290.0000～294.9750MHz |
295.0000～297.4500MHz 297.5500～299.9750MHz |
| チャネル数 | 200チャネル | 197チャネル |
| 双方向機能 | 不可 | |
| 送信出力 | 500µV/m以下 at 3m | |
| 受信方式 | ダブルスーパーヘテロダイン方式 | |
| 通達距離 |
約60m (KC563B使用時) 約80m (KC561C使用時) |
約60m (KC563B使用時) 約80m (KC561D使用時) |
| 受信アンテナ |
KC563B (AMP付ホイップ) KC561C(平面) |
KC563B (AMP付ホイップ) KC561D(平面) |
| 延長ケーブル | JB021 ケーブル (N-P-5D-2V-BNC-P) | |
| ＲＦ－ＡＭＰ | KC562C | KC562D |
| ダイバーシチ受信 | 標準でダイバーシチ設定 | |
| 誤り訂正機能 | オプションで設定可能 | |
| KWC811G/KWC821G | |
| 無線周波数 | 429.2500～429.7375MHz |
| チャネル数 | 40チャネル |
| 双方向機能 | 可能 |
| 送信出力 | 10mW以下 |
| 受信方式 | ダブルスーパーヘテロダイン方式 |
| 通達距離 | 約100m |
| 受信アンテナ | KC1102A (ホイップ) |
| 延長ケーブル | JB021 ケーブル (N-P-5D-2V-BNC-P) |
| ＲＦ－ＡＭＰ | － |
| ダイバーシチ受信 | オプションで装備可能 |
| 誤り訂正機能 | オプションで設定可能 |
| KWC811J/KWC821J | KWC811K/KWC821K | |
| 無線周波数 | 1216.0250～1217.0000MHz | 1252.0250～1253.0000MHz |
| チャネル数 |
20チャネル (50kHz) 38チャネル (25kHz) 76チャネル (12.5kHz) |
20チャネル (50kHz) 38チャネル (25kHz) 76チャネル (12.5kHz) |
| 双方向機能 | 可能 | |
| 送信出力 | 10mW以下 | |
| 受信方式 | ダブルスーパーヘテロダイン方式 | |
| 通達距離 |
約100m (10mW仕様) 約80m (1mW仕様) |
|
| 受信アンテナ | KC1105A (ホイップ) | |
| 延長ケーブル | JB021 ケーブル (N-P-5D-2V-BNC-P) | |
| ＲＦ－ＡＭＰ | KC1125A | |
| ダイバーシチ受信 | オプションで装備可能 | |
| 誤り訂正機能 | オプションで設定可能 | |
製品・部品・電池（KWC500）など
販売しております。
金陵テレコン製品につきましては、お気軽にお問い合わせください。
